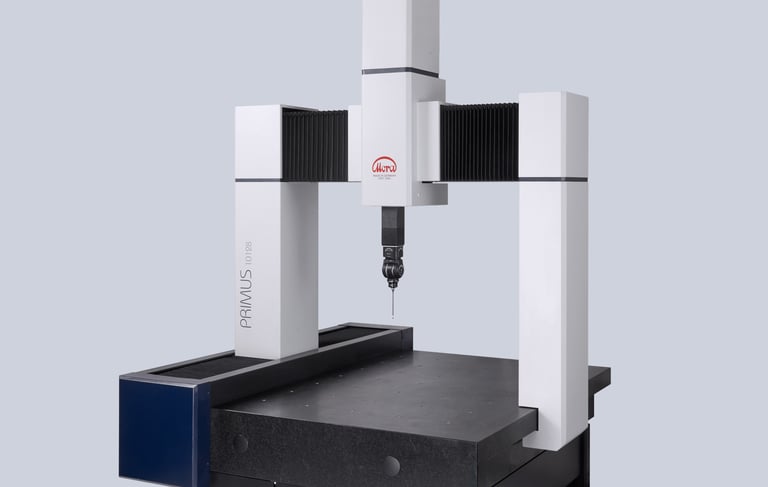

Maszyna typu portalowego: Primus I

Nasza portalowa maszyna pomiarowa Primus I przedstawia kompaktową i stabilną koncepcję maszyny, którą uzupełnia precyzyjne pozycjonowanie na łożyskach powietrznych i ultra-dokładnych liniałach na wszystkich osiach. Precyzyjne liniały z wydajnym sterowaniem gwarantują dokładność pracy maszyny. Dzięki zastosowaniu granitu we wszystkich osiach zapewniamy stałe zachowanie termiczne współrzędnościowej maszyny pomiarowej. Nasze portalowe maszyny pomiarowe Primus można znaleźć we wszystkich działach produkcji i zapewnienia jakości. Zarówno w konstrukcji prototypowej, jak i w produkcji seryjnej - Primus ma uniwersalne zastosowanie.

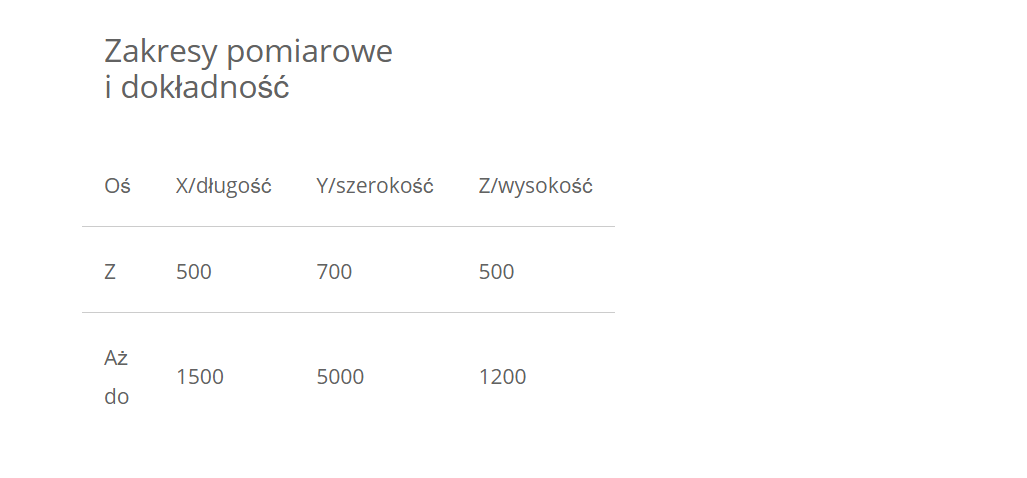

Zakresy pomiarowe i dokładność

Dokładność: 1,3 + l/300

Podana dokładność dotyczy najmniejszego zakresu pomiarowego i temperatury otoczenia 20° C. Specjalne rozmiary i specjalne dokładności dostępne na zamówienie.

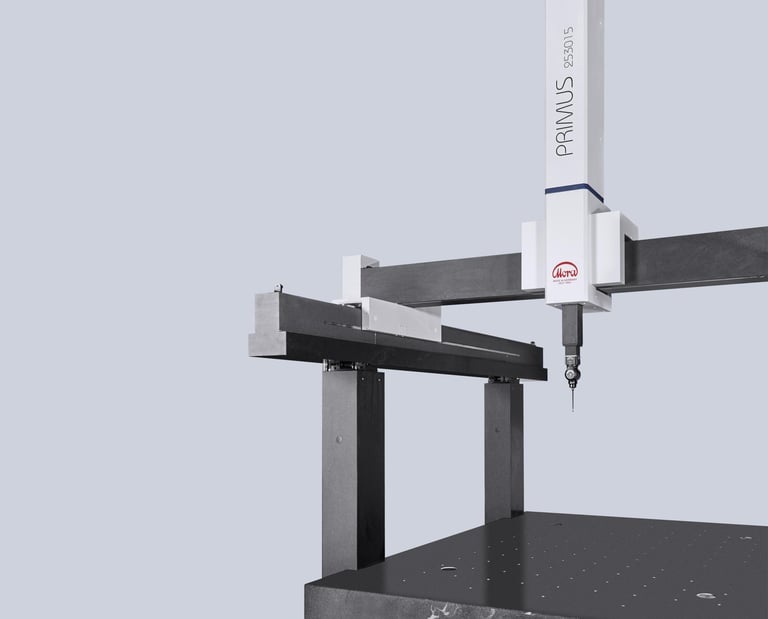

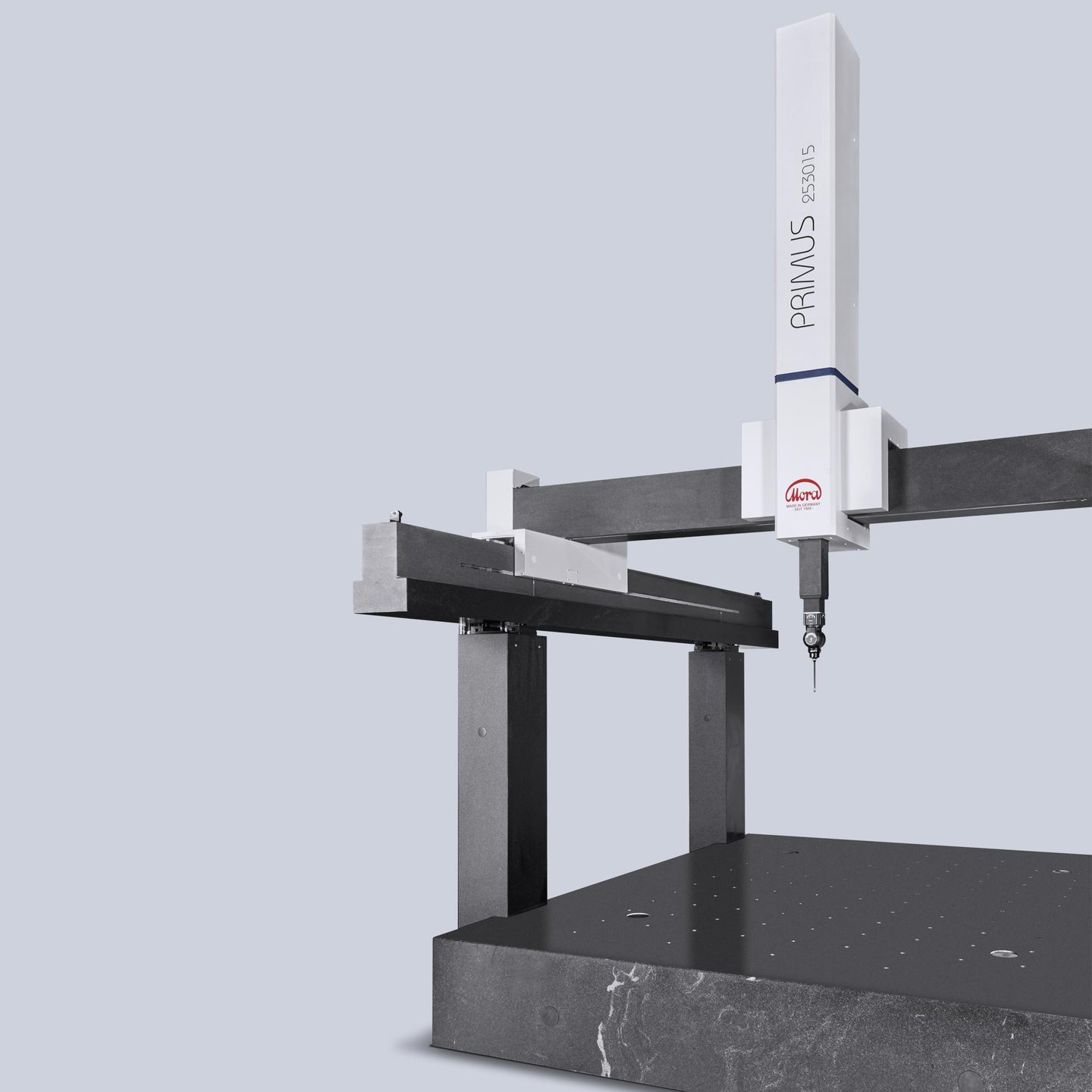

Maszyna typu mostowego: Primus L

Nasza mostowa maszyna pomiarowa Primus L prezentuje kompaktową i stabilną koncepcję maszyny. Przenoszona masa jest zmniejszona ze względu na górną oś prowadzącą. Dzięki temu możemy zrealizować większy zakres pomiarowy pozostałych osi, nie rezygnując przy tym z dynamiki i dokładności. Primus L, podobnie jak Primus I, posiada również bardzo precyzyjne pozycjonowanie na łożyskach powietrznych i ultra-dokładne liniały na wszystkich osiach. System pozycjonowania o wysokiej rozdzielczości w połączeniu z wydajnym sterownikiem gwarantuje wysoką dokładność.

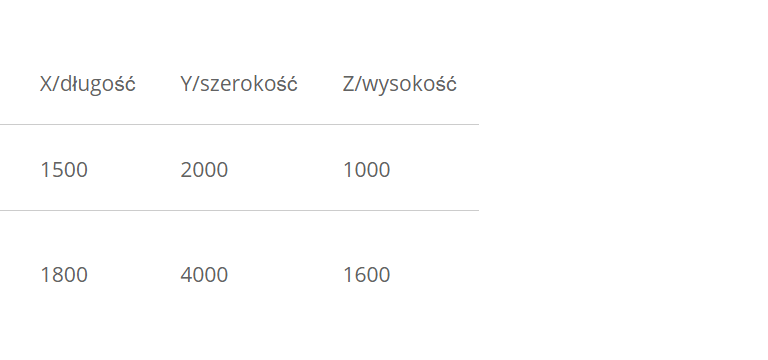

Zakresy pomiarowe i dokładność

Dokładność: 1,9 + l/300

Podana dokładność dotyczy najmniejszego zakresu pomiarowego i temperatury otoczenia 20° C. Specjalne rozmiary i specjalne dokładności dostępne na zamówienie.

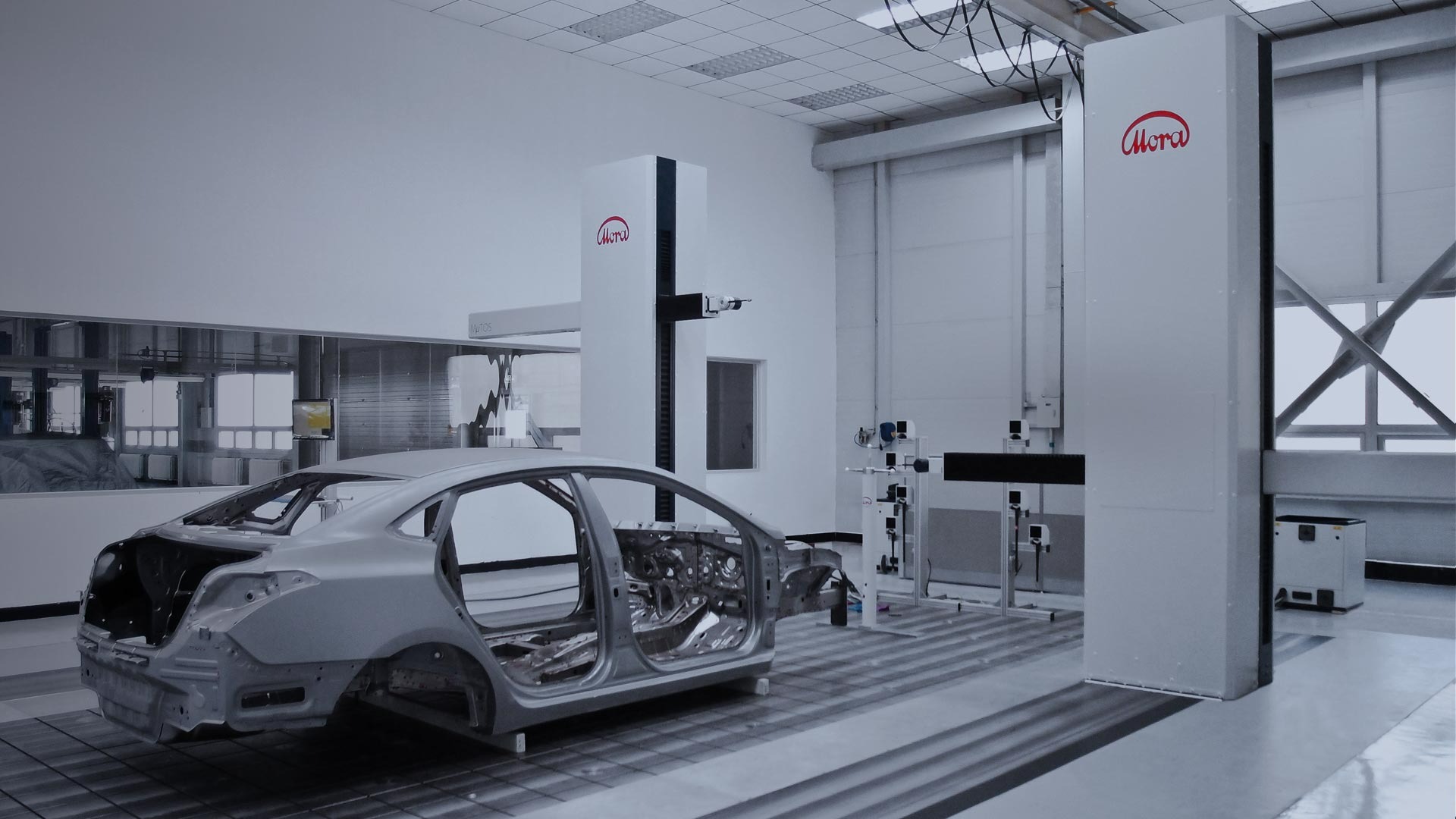

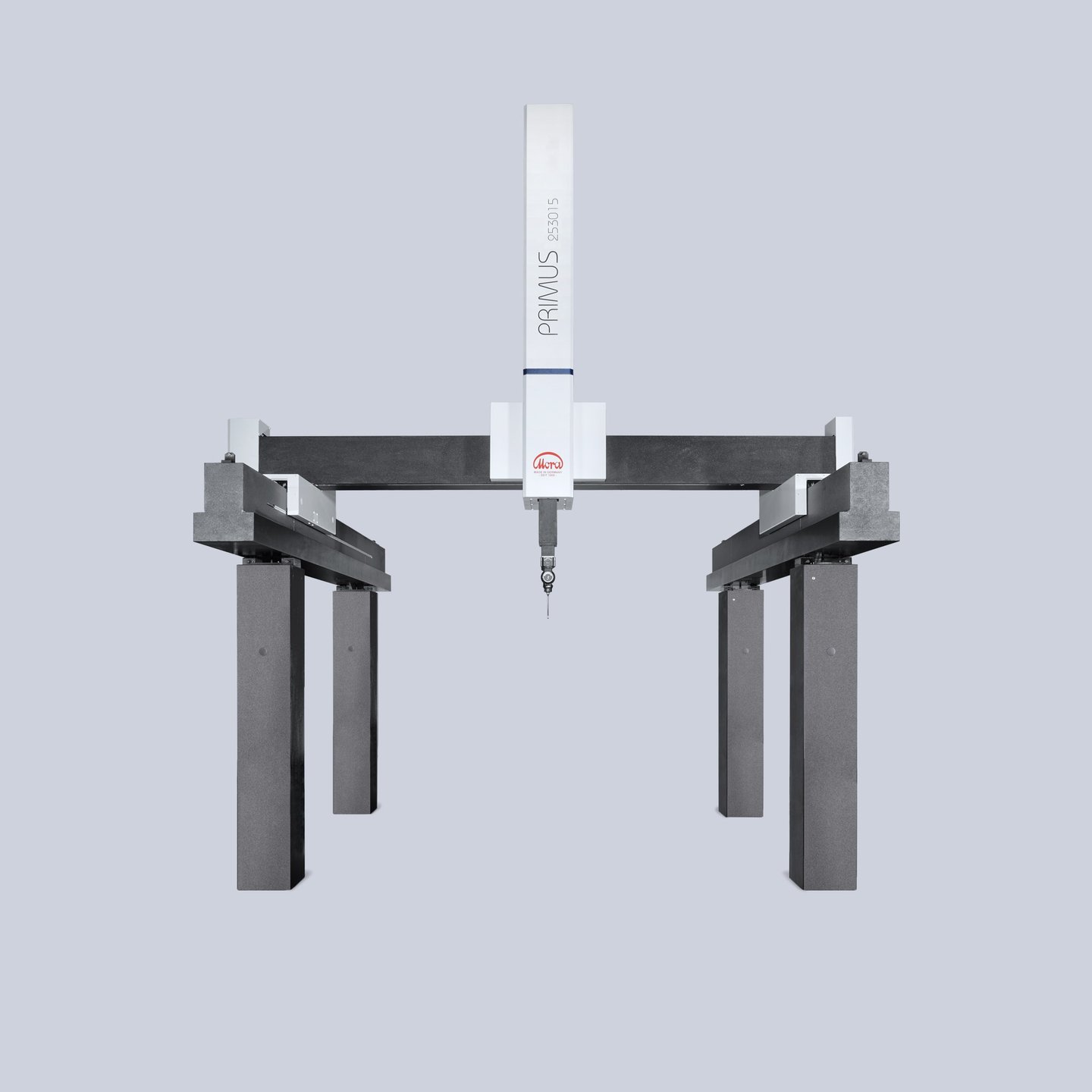

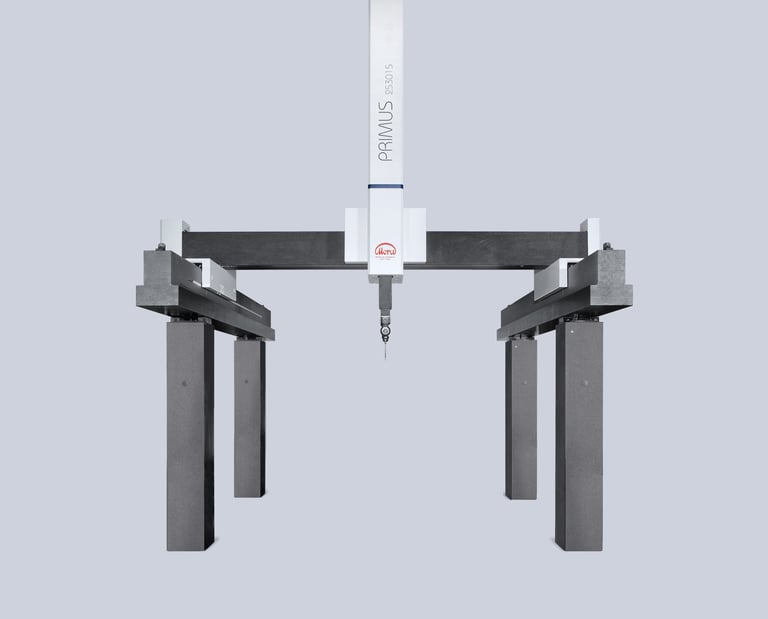

Maszyny typu bramowego: Primus GT

Bramowa maszyna pomiarowa Primus GT posiada w porównaniu do Primus L dwie podwieszane osie prowadzące, które są wyposażone w dynamiczny i precyzyjny napędy. Dzięki takiemu możemy realizować ogromne zakresy pomiarowe bez rezygnacji z dynamiki i dokładności. Oprócz Primusa I i Primusa L, Primus GT posiada również bardzo precyzyjne pozycjonowanie na łożyskach powietrznych i ultra-dokładne liniały na wszystkich osiach.

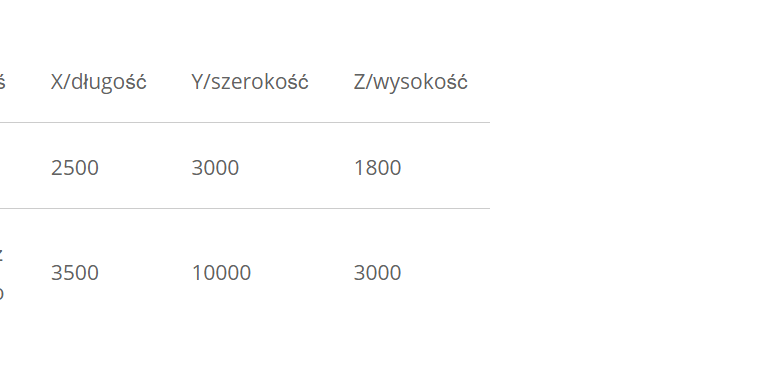

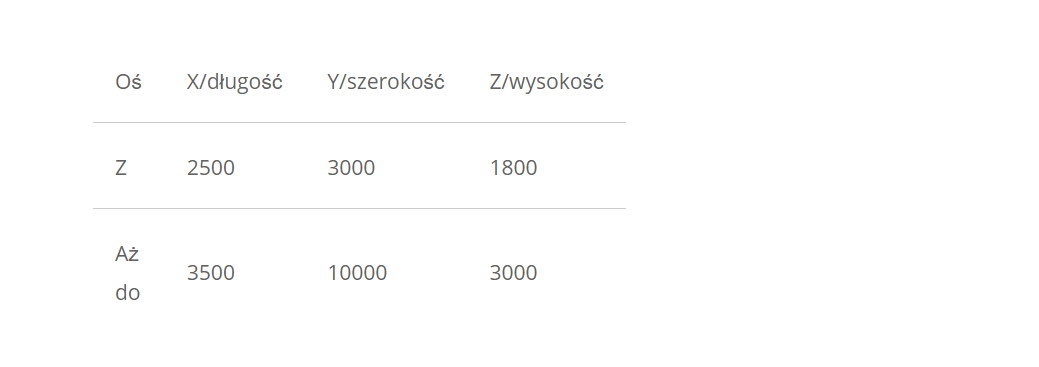

Zakresy pomiarowe i dokładność

Dokładność: 5,5 + l/1000

Podana dokładność dotyczy najmniejszego zakresu pomiarowego i temperatury otoczenia 20° C. Specjalne rozmiary i specjalne dokładności dostępne na zamówienie.

Maszyny Primus są kompatybilna z systemami sond, modułów pomiarowych i oprogramowania:

• Sonda PH6

• Zmotoryzowana głowica indeksująca PH10T

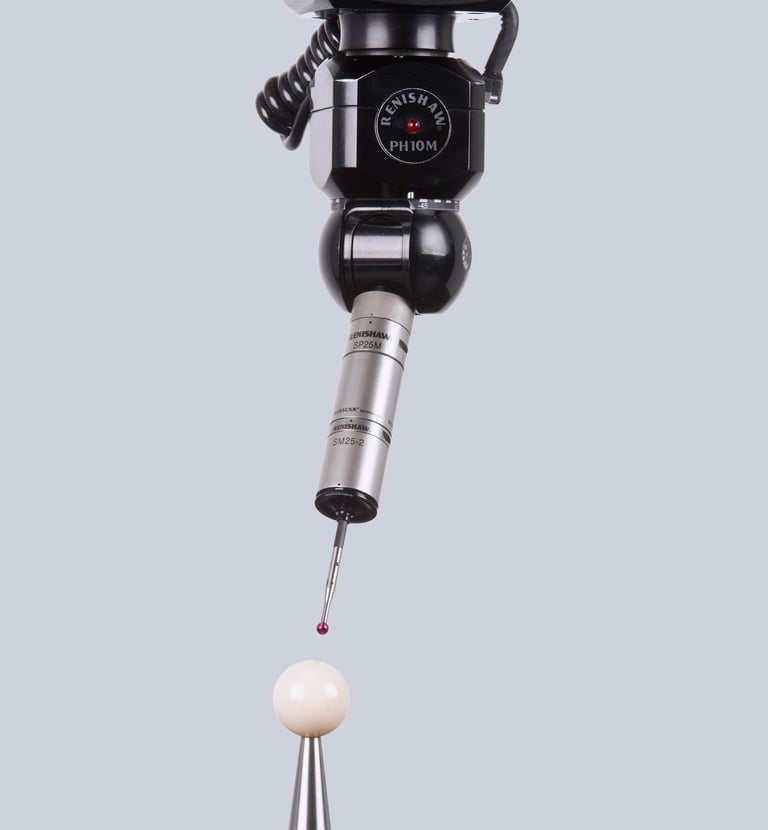

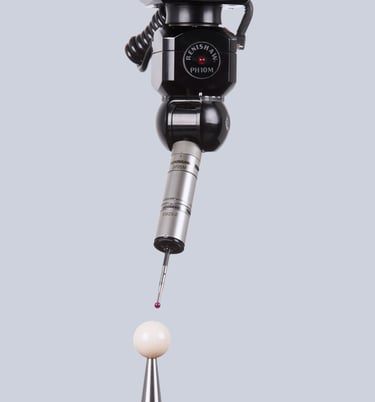

• Zmotoryzowana głowica indeksująca PH10M

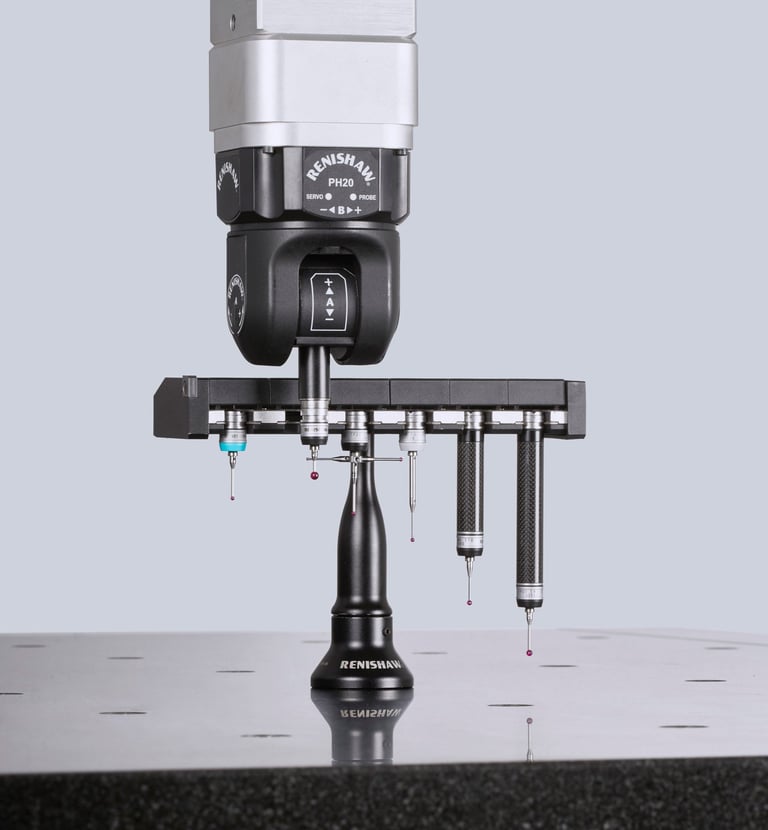

• Głowica PH20 z ciągłym indeksowaniem

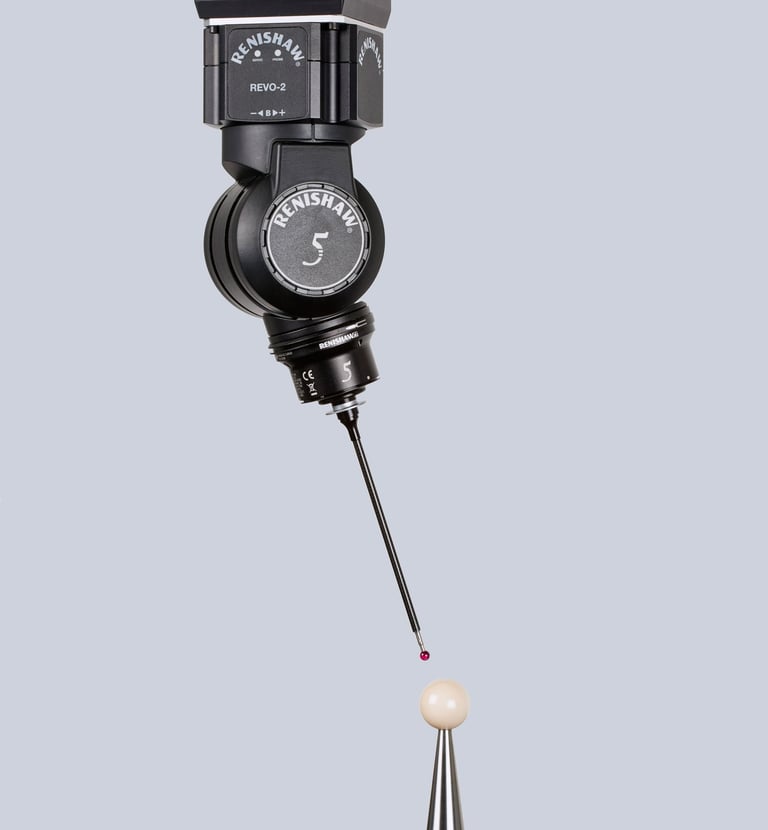

• Głowica REVO z ciągłym indeksowaniem

• Moduły TP20, TP200, SP25M

Opcje

• Aktywna pneumatyczna amortyzacja

• Aktywna kompensacja temperatury we wszystkich osiach, w tym. przedmiotu mierzonego

• Systemy do przygotowania powietrza (np. osuszacz powietrza)

• Systemy dostaw i systemy paletyzacji

Oprogramowanie

• Oprogramowanie PolyWorks

• Oprogramowanie Inca3D

Instalacja, Modernizacja, Wzorcowania maszyn CMM

Przy każdej instalacji maszyny CMM, modernizacji czy corocznego przeglądu maszyny CMM wykonujemy wzorcowania współrzędnościowe maszyny pomiarowej CMM z głowicą pomiarową stykową w oparciu o normę ISO 10360, przez nasze akredytowane Laboratorium PCA.

Wykonujemy wzorcowania systemów CMM firm trzecich (LK, Wenzel, Mitutoyo, Cord3D,..) bez korekcji mapy w kontrolerze, chyba że klient zdecyduje się na zmianę kontrolera (na UCC czy Pantec), lub już posiada. - W tym przypadku proponujemy wzorcowanie współrzędnościowe maszyny pomiarowej CMM z głowicą pomiarową stykową w oparciu o normę ISO 10360, wraz z modyfikacją mapy w kontrolerze. Kontroler UCC/Pantec jest otwarty i klient decyduje kto i za ile wykona wzorcowanie jego maszyny.
