Co wyróżnia oprogramowanie pomiarowe PolyWorks Inspector dla maszyn CMM to detekcje/wykrywanie kolizji online i offline, możliwość łatwego dostosowania programu pomiarowego dla różnych maszyn oraz łatwość tworzenia sekwencji pomiarowych wspomaganych automatycznym asystentem co pozwala znacząco skrócić czas przygotowania pomiaru. Oprogramowanie Polyworks Inspector to wielofunkcyjne oprogramowanie umożliwiające automatyczne pomiary bazujące na pojedynczo zbieranych punktach lub chmurach punktów rejestrowanych urządzeniami skanującymi.

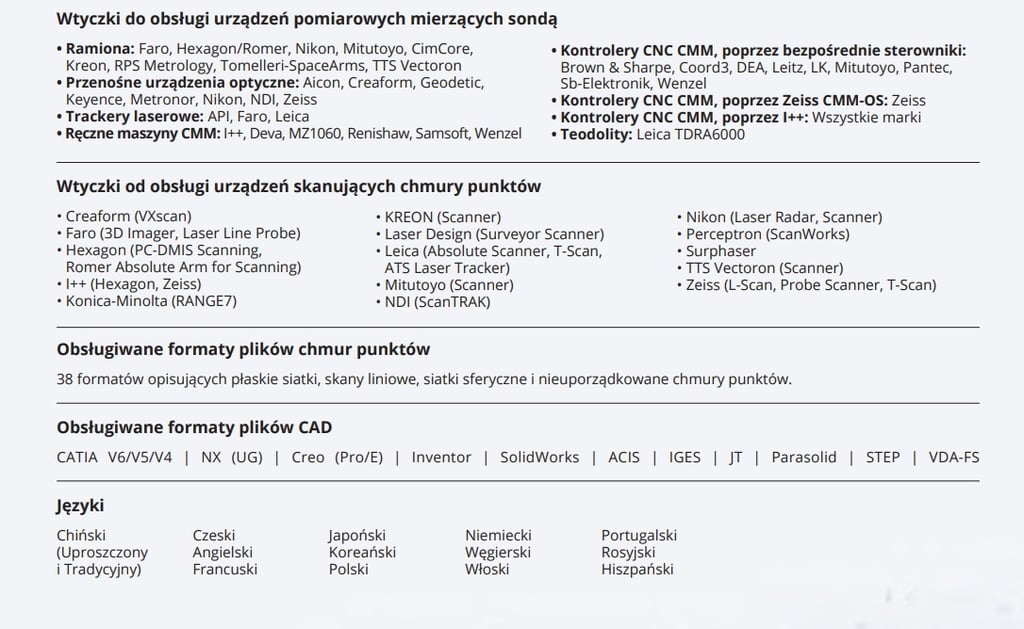

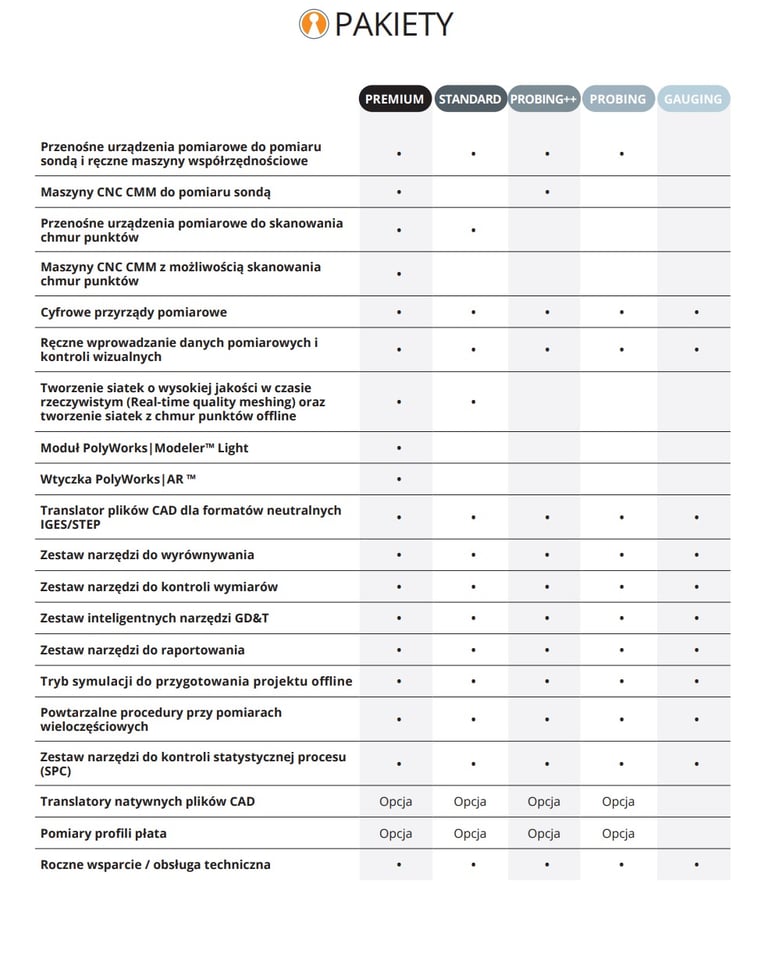

PolyWorks Inspector to oprogramowanie umożliwiające pomiary na skanerach, maszynach CMM CNC i tomografach przemysłowych (CT).

Stykowe i skaningowe pomiary geometryczne

Odwzorowując powierzchnię za pomocą chmury punktów zebranej skanującą głowicą laserową możemy odwzorować oraz zapisać kompletne informacje o geometrii części. Oprogramowanie wykrywa na podstawie chmury punktów regularne kształty takie jak okręgi, linie, płaszczyzny, walce lub stożki oraz określa adekwatne parametry np. dystanse, kąty, średnice, tolerancje GD&T. Cechy geometryczne mogą być również próbkowane stykowo przy pomocy ramienia pomiarowego z końcówką stykową.

Dopasowanie danych pomiarowych z modelem CAD

W celu porównania rzeczywistej chmury punktów z modelem CAD, dane muszą być dopasowane do siebie i przeniesione do wspólnego układu współrzędnych. Wynik porównania jest ściśle zależny od wybranej strategii dopasowania. PolyWorks obsługuje wiele opcji i technik dopasowania, a tym samym dostosowuje się do wymagań zadania pomiarowego.

• Najlepsze dopasowanie PolyWorks dopasowuje zestawy danych tak, aby zminimalizować całościową odchyłkę (metoda najmniejszych kwadratów). W razie konieczności istniejące strefy tolerancji mogą być brane pod uwagę

• Wyrównanie 3-2-1 Stopniowe odbieranie stopni swobody poprzez parowanie cech geometrycznych takich jak płaszczyzny, linie oraz punkty

• RPS Dopasowanie rzeczywistych wartości zmierzonych punktów referencyjnych do ich wartości nominalnych

• Wyrównanie zoptymalizowane dla analizy Flush & Gap

• Wyrównanie za pomocą n-par punktów środkowych

• Wyrównanie ręczne

• Dopasowanie danych pomiarowych z modelem CAD.

  Porównanie chmury punktów z modelem CAD

  PolyWorks pozwala na porównanie zebranych danych z powierzchnią modelu CAD lub z pomierzonymi wcześniej danymi referencyjnymi. Wynik porównania powierzchni może być np. wizualizowany w postaci kolorowej mapy odchyłek, pozwalając na szybką identyfikację zdeformowanych obszarów. Możliwe jest wykonanie analizy dobry/niedobry poprzez ustawienie lokalnych tolerancji dla powierzchni. W celu przeprowadzenia szczegółowej analizy PolWorks umożliwia porównanie pojedynczych punktów powierzchni oraz analizę całych przekrojów.

  Interaktywne pozycjonowanie

  Przy pomocy oprogramowania PolyWorks można wykonać fizyczne pozycjonowanie części. W trybie podglądu odległość części od pozycji docelowej w trzech wymiarach jest obliczana w czasie rzeczywistym. Odchyłki mogą być wyświetlane numerycznie lub graficznie. W połączeniu z urządzeniami śledzącymi (laser tracker), PolyWorks pozwoli na precyzyjne ustawienie maszyn, urządzeń i narzędzi do montażu.

  Automatyzacja pomiarów

  W PolyWorks wszystkie cechy, wyniki i raporty są logicznie powiązane. Bazując na ich wzajemnych powiązaniach PolyWorks tworzy proces pomiaru który prowadzi użytkownika w razie konieczności wykonania inspekcji wielu części tego samego typu. PolyWorks buduje automatycznie, w czasie rzeczywistym, kierowaną sekwencję czynności podczas pierwszego pomiaru. Pozwala to na wykonanie pomiaru następnej części bezpośrednio z istniejącego projektu bez konieczności pisania kolejnego planu. Oprogramowanie prowadzi użytkownika krok po kroku i wskazuje jaki rodzaj pomiarów (stykowy, skaningowy) oraz jaki element powinien być w danej chwili mierzony. Wynikiem kontroli jest automatycznie wygenerowany raport pomiarowy zawierający wcześniej zadeklarowane elementy.
